TEKNO

Il telaio è realizzato con profilati del tipo a zeta in acciaio zincato dello spessore di 15/10, con aletta esterna di 50 mm ed interna di 12 mm.
Sul telaio sono realizzati i fori per l’alloggiamento dei rostri, le asole che accolgono le cerniere ed i fori che ricevono i terminali delle aste della serratura e dei paletti a leva.

Le ante sono realizzate da intelaiatura formata da profilati d’acciaio zincato di spessore 15/10, aventi dimensioni della camera di 60 mm per 47 mm con aletta di battuta antiscasso di 20 mm, mentre nella parte inferiore da profili fascia accoppiata telescopica (da 88 a125mm).

Nei profili laterali sono inseriti i trafilati a sezione ovale (doghe) in acciaio zincato di spessore 15/10 con sezione di 69 mm per 19 mm; quest’ultime sono munite di sistema di regolazione in acciaio inox e rinforzate con molle di bloccaggio laterali e sistema SBK che ne impediscono lo scasso e l’antisfilamento.

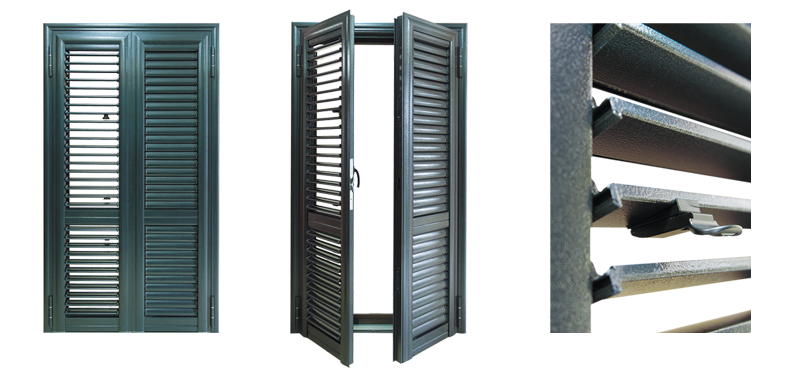

La movimentazione delle lamelle si realizza per mezzo di manigliette poste all’interno dell’infisso che, oltre a fungere da blocco della chiusura, consentono di regolare l’apertura delle lamelle a proprio piacimento.

Nel ruotare il meccanismo infatti, si può avere un oscuramento circa del 90% oppure creare un passaggio di luce e d’aria secondo le proprie esigenze.

Le ante sono dotate di fascia centrale realizzata anch’essa con profili fascia accoppiata telescopica e profili compensatori 40 x 33 mm.

Sull’anta che apre è montata la serratura del tipo Bunkerlocks a triplice espansione e con cilindro a cifratura europea, con aste superiore ed inferiore; sull’anta che riceve sono invece montati i due paletti a leva superiore ed inferiore.
Su ogni anta sono fissati n. 4 rostri per lato, realizzati in acciaio tornito, che inserendosi nelle apposite sedi del telaio, assicurano la funzione di antistrappo ed anti sollevamento.
Le cerniere sono del tipo a tre lembi anti-sfilo con cuscinetti INOX e rostri. Queste sono fissate alle ante tramite viti e inserti filettati sul fianco dei battenti e saldate al telaio.
L’installazione può avvenire mediante registri di regolazione con speciali viti auto-perforanti o in alternativa mediante saldatura direttamente su controtelaio, ovvero, con telaio autoportante; con fissaggio su muratura mediante l’utilizzo di tasselli in resina chimica.
